品牌:英捷工程塑料
发货:3天内
发送询价

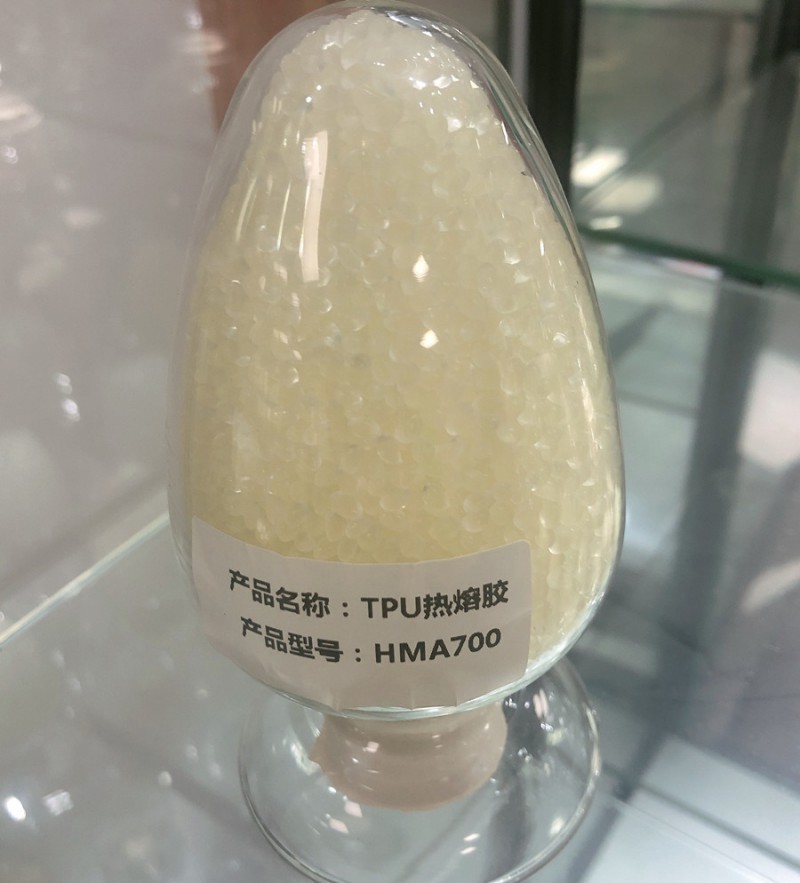

HMA700热塑性TPU
主要性能指标
HMA700是一种肖氏硬度为85A 的软质聚酯型热塑性聚氨酯化合物，具有很好的弹性和强度，具有优异的耐UV性能和粘合性能。产品流动性好，挤出质量优异，适用于挤出热熔胶薄膜。用于热压贴合时，其活化温度低，对基材浸润性好，粘合强度高。该材料具有优异的挤出质量控制，容易成型。
|
性能 |
数值 |
ASTM 测试方法 |
|
硬度 |
85Shore A |
D2240 |
|
比重 |
1.14 |
D792 |
|
拉伸强度 |
36Mpa |
D412 |
|
100%伸长模量 |
6 Mpa |
|
|
300%伸长模量 |
9.1 Mpa |
|
|
断裂伸长率 |
605% |
|
|
磨耗 |
35MM3 |
ISO4649 |
|
DSC熔点 |
105°C |
DSC |
|
格瑞夫撕裂强度 |
102KN/M |
D624, Die C |
|
玻璃化转变温度 |
-25°C |
DSC |
|
MFI |
15-45 |
D1238， 170C/8.7KG |
|
推荐加工温度 |
150-180C |
*以上数据是典型值，并非产品标准。
拉伸强度和撕裂强度的测试试样为0.05MM 的挤出薄膜； DSC 用切片测试； 其它所有测试试样均为注塑的2MM 的样片。
材料加工前需要充分干燥，推荐采用除湿式干燥机，干燥温度60-70度，干燥时间大于2-3小时。进入挤出机前含水量要求低于0.05%
