品牌:英捷工程塑料
发货:3天内
发送询价

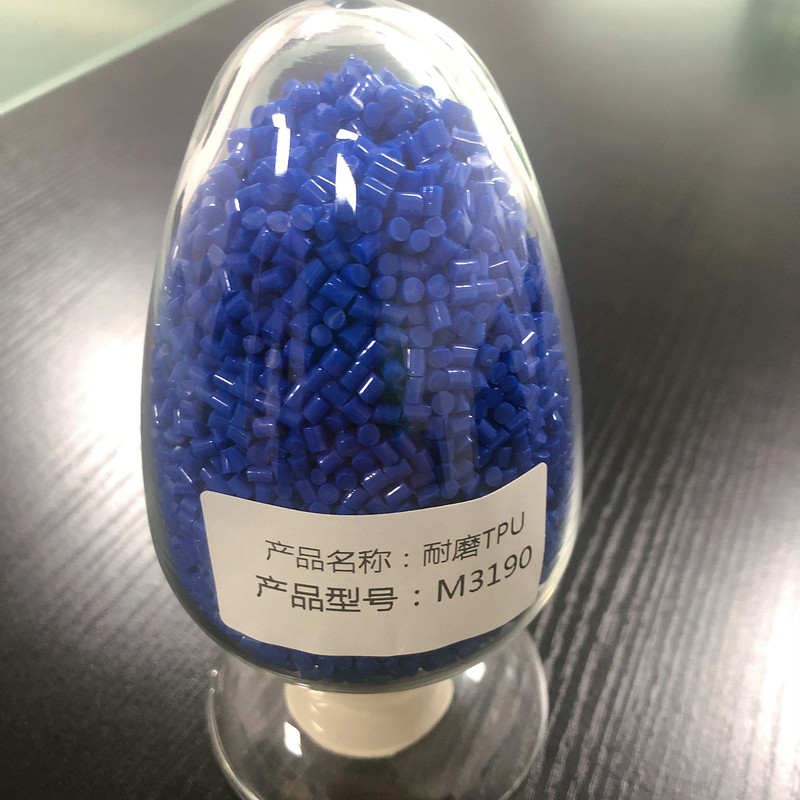

M3190A热塑性TPU
主要性能指标
M3190是一种肖氏硬度为90A 的聚醚型热塑性聚氨酯化合物，具有优异的耐水解性和低温柔韧性能，比较好的耐菌性和耐磨性。该材料加工工艺窗口比较宽，容易成型。
M3190既可以注塑，也可以挤出成型。
|
性能 |
数值 |
ASTM 测试方法 |
|
硬度 |
90±2A Shore A |
D2240 |
|
比重 |
1.14 |
D792 |
|
拉伸强度 |
40Mpa |
D412 |
|
100%伸长模量 |
5.6Mpa |
|
|
300%伸长模量 |
10.6Mpa |
|
|
断裂伸长率 |
580% |
|
|
磨耗 |
39MM3 |
ISO4649 |
|
DSC熔点 |
140°C |
DSC |
|
格瑞夫撕裂强度 |
68KN/M |
D624, Die C |
|
玻璃化转变温度 |
-43°C |
DSC |
|
MFI |
25-55 |
D1238， 190C/8.7KG |
|
推荐加工温度 |
175-205℃ |
*以上数据是典型值，并非产品标准。
拉伸强度和撕裂强度的测试试样为0.05MM 的挤出薄膜； DSC 用切片测试； 其它所有测试试样均为注塑的2MM 的样片。
材料加工前需要充分干燥，推荐采用除湿式干燥机，干燥温度104度，干燥时间大于2-3小时。进入挤出机前含水量要求低于0.05%
